产品描述

X-20B2是芳香族聚脲弹性体涂料，A组分是异氰酸酯，B组分是多元醇组分。产品设计为永久阻燃。X-20B2适合于使用可加热的双组分设备施工，实现快速涂膜成型而不需要任何溶剂。X-20B2能够快速凝胶，喷涂立面不流挂。

X-20B2阻燃满足B2技术标准，以及GBT 50779-2022 石油化工建筑物抗爆设计标准。

基本用途

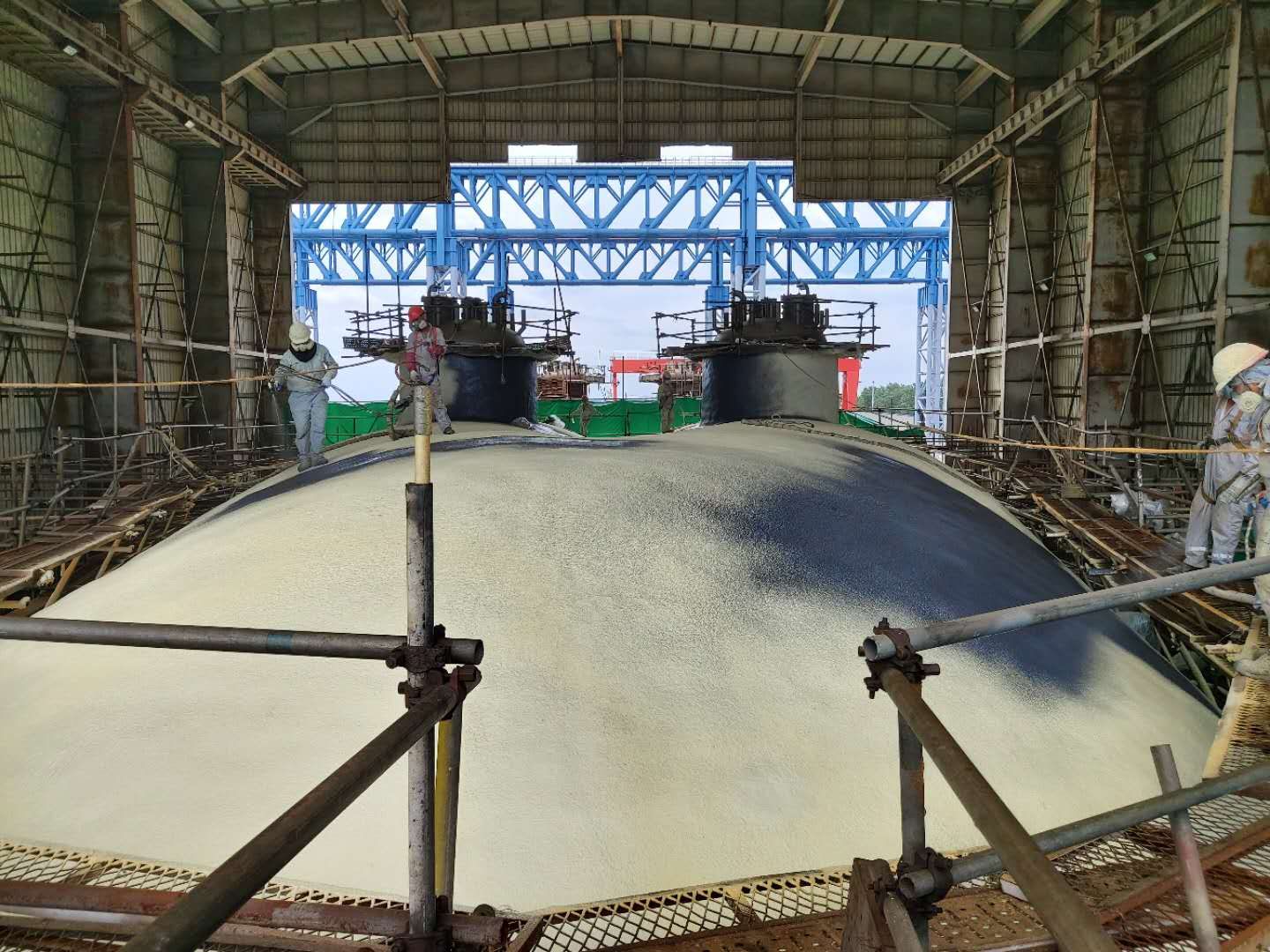

X-20B2设计用于各种建筑物阻燃抗爆、防水，也应用于船舶等有阻燃要求的场景。X-20B2很多应用是用于聚氨酯泡沫表面，例如用于LNG等运输化学品的船只，有防火要求的建筑物等。在颜色稳定性为主要要求的区域，需要使用耐紫外的脂肪族面漆。

典型性能

喷涂机参数设定

A B软管，主加热器温度：65℃，

B料喷涂之前要打循环预热，并捆绑加热带保温。设备主机压力：2000PSI

包装和混合

X-20B2是一种双组分材料，可以提供19升提桶209升大桶两种包装。使用前应使用桨形搅拌器等方法，将各组分整桶搅拌均匀。一旦搅拌均匀，应使用桶搅拌器或循环物料维持均匀一致。

一组料是440公斤，A组分220公斤，B组分220公斤。

建议储存环境：15-30℃，干燥通风仓库储存

储存期：

6个月，储存时，应避免在潮湿的环境，并且储存温度应该保持在 50℃以下，

尽量避免阳光暴晒，远离水源、热源。储存温度高于 60℃会导致产品质量下降。

低于15℃时，粘度会显著增大，因此低温时，必须预热后再喷涂。

因为配方原因，低温时，有结晶情况，属于正常现象。必要时，需要预热使产品变为匀质液体方可使用。

表面处理

除了聚氨酯泡沫基面，X-20B2必须用于预先处理过并涂装了底漆的基材上。

X-20B2使用1：1比例的双组分无气喷涂设备施工，有多种适合的型号和生产厂家。请参考题为双组分喷涂设备的文件获得设计和操作的建议。

施工

必须根据上海创遂公司根据具体项目制定的书面方案完成。

当周围环境温度低于4℃，或超过38℃时，或在施工时间半小时之内要下雨、相对湿度超过90%时，请勿施工X-20B2。

根据具体的工程要求才能确定使用率和干膜厚度。X-20B2的多功能性，使专业工程师利于不同的干膜厚度、一层涂料来解决各种底材的多重保护问题。如需详细的工程建议，请联系上海创遂。涂布率，理论上，1公斤的X-20B2，可以施工一平方米的基材1毫米，但要考虑到实际损耗，一般损耗率在20%。

对于典型的施工环境，以下干膜厚度仅供参考：

轻微磨损—干或浸泡

800-1000微米

中度磨损－干或浸泡

1000-1500微米

严重磨损－干或浸泡

1500-3000+微米

X-20B2能一次成膜达到设计厚度。大部分的干膜厚度要求可以通过一次或两次施工即可满足。超厚干膜厚度需第三次或更多次施工完成。受施工方法、施工现场和周围环境的不同，为满足指定的干膜厚度，所需的涂层数量会不同。每层涂料需达到表干后才能进行X-20B2的下道施工。24℃时这段时间一般小于5分钟。

所有的伸缩缝、浇筑预留缝等，都需要用配套密封胶进行密封处理。

基面上所有的阴阳角、可见缝，喷涂之前，都需要单独做防水处理。

所有表面应当均匀喷涂且无漏涂、针孔和鼓疱。当在粗糙的或其他存在孔洞表面进行X-20B2喷涂级施工时，需提前使用上海创遂公司的配套产品将孔洞修补平整。

X-20B2施工过程中应经常性地检查，确保所有表面都进行了均匀地喷涂，没有漏喷、孔洞、起泡和厚度不够的区域。任何不符合要求的区域都应在初次施工48小时内重喷。

X-20B2提供标准的灰色。客户也可根据工程需要有限制地选择颜色。

小范围的修补需要一种手工施工的材料，能使用X-7109为获得较好的机械粘结力修补的表面需要用机械打磨的方法粗糙化处理，可使用钢丝轮、钢丝刷、粗砂纸或类似方法。

用MC等溶剂擦洗粗糙处理的表面，清除灰尘和其他污染物，并软化现有涂层表面。然后彻底混合X-7109的两个组分，施工在修补区域。多遍施工修补材料直至厚度等于或高于现有涂层的厚度，使修补材料边缘从现有涂层边缘逐渐变小。

面漆的使用

X-20B2 ，长期与外界接触会失去其光泽并且轻微粉化。 有较强紫外线照射的部位或外表要求持久的美观时，建议在X-20B2上喷涂面层涂料。请联系上海创遂。

有关限制和注意事项

X-20B2的组分必须充分密封起来以免在发生化学作用前受到潮气的影响。原料桶打开后，若剩余的组分不继续使用，应该在桶内充入氮气或干燥空气并予以密封，以保护组分不受潮气污染。虽然X-20B2不受存在的轻微水分的影响，但建议表面是干的以实现最佳的结果。

只能在一个通风良好的区域使用。避免吸入蒸气或喷洒气雾。户外施工，枪手和附近人员必须佩戴核准的活性炭呼吸器。室内施工，必须佩戴空气面罩或正压口罩。避免接触眼睛和皮肤。欲了解更多有关安全要求，请参阅X-20B2材料MSDS数据。
